a. Prendre une brique de lait. Quelle est la forme de chacune de ses faces ? b. Quelles sont les faces qui ont exactement la même forme et la même taille ?
Retenir
► Un parallélépipède rectangle (ou pavé droit) est un solide possédant 6 faces, dont tous les angles sont des angles droits.
▸ Le pavé droit ABCDEFGH.
▸ On ne voit pas le point E, il est derrière le pavé
▸ La perspective cavalière permet de représenter ce que l’on ne voit pas en réalité.
Remarque ▸ Sur les côtés, les angles droits sont vus de biais. On a l’impression qu’ils ne sont pas droits, mais ils le sont bien !
Retenir
Retenir
► Un parallélépipède rectangle possède :
▸ 6 faces ;
▸ 8 sommets ;
▸ 12 arêtes.
► Un cube est un parallélépipède rectangle dont toutes les arêtes sont de même longueur. Toutes les faces d’un cube sont alors des carrés !
▸ Un dé à 6 faces est un cube.
Retenir
Refaire : Représenter un pavé droit en perspective cavalière.
► Représenter en perspective cavalière un parallélépipède rectangle de dimensions 3 cm, 5 cm et 8 cm. On construit un rectangle dont les côtés mesurent 3 cm et 5 cm.
Retenir
► La perspective cavalière permet de représenter des parties d’un pavé qui ne seraient pas visibles autrement.
► On peut donc représenter :
▸ les sommets ;
Retenir

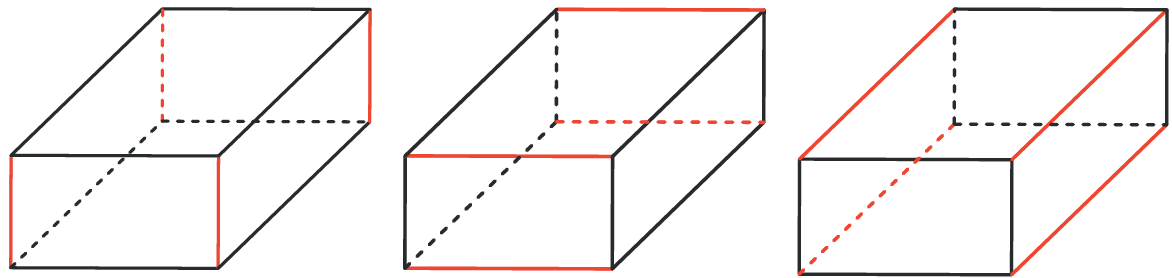

▸ les arêtes de même longueur, qui sont parallèles ;
Retenir
▸ les 24 angles droits ;
Retenir
▸ les faces parallèles.
Retenir
► Deux faces voisines sont perpendiculaires. ► Deux arêtes issues d’un même sommet sont perpendiculaires.
Remarques ▸ En perspective cavalière, les droites réellement parallèles sont effectivement représentées par des droites parallèles. ▸ Les dimensions des arêtes ainsi que les angles choisis vus de face sont respectés. Les autres dimensions et les autres angles droits ne sont pas respectés.
Retenir
Exercice 1 : Représenter en perspective cavalière des parallélépipèdes de dimensions.
1
3 cm, 4 cm et 5 cm
2
4 cm, 7 cm et 12 cm
3
5 cm, 5 cm et 5 cm
4
8 cm, 2 cm et 9 cm
B. Construction
Découvrir
Prendre un parallélépipède rectangle en carton (par exemple une boîte de mouchoirs) et le découper selon les arêtes desssinées en bleu.
► Quelle forme obtient-on, une fois le pavé déplié ?
Découvrir
Retenir
► Un patron permet de représenter à plat un solide. Une fois recopié, il suffit de découper et de plier le patron pour obtenir le solide.
Remarque ▸ Il existe plusieurs patrons possibles pour un même solide.
Exemple ▸ Voici deux patrons du même parallélépipède rectangle. Les faces opposées sont coloriées de la même couleur.
Retenir
Retenir
► Dans un patron, les faces et les arêtes sont représentées en vraie grandeur.
► Pour un parallélépipède rectangle, les faces sont des rectangles.
► En perspective cavalière, des segments parallèles sont forcément représentés parallèlement.
► En perspective cavalière, des segments perpendiculaires ne sont pas forcément représentés perpendiculairement.
Refaire : Mesurer les dimensions d’un pavé droit sur son patron.
Quelles sont les dimensions du pavé droit associé à ce patron ?
▸ Sur ce patron, il y a des arêtes de trois longueurs différentes. On les mesure avec la règle.
▸ Les dimensions du parallèpipède rectangle sont donc de 1,2 cm par 0,8 cm par 0,4 cm.
Refaire : Mesurer les dimensions d’un pavé droit sur son patron.
Exercice 2 : Reproduire, découper et plier les patrons ci-dessous afin d’obtenir deux parallélépipèdes rectangles.
1
On pourra les agrandir.
Exercice 3 : Quelles sont les dimensions...
1
... associées au patron a.?
2
... associées au patron b.?
3
... associées au patron c.?
