Chapitre 10

Exercices

9 professeurs ont participé à cette page
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

Je me teste

Je sais

Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

1
Dans un circuit en série fermé, la tension du générateur est égale :




Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

2
Dans un circuit en dérivation fermé, l'intensité de la branche principale est :



Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

3
Dans un circuit en dérivation fermé, la tension de la branche principale est :




Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

4
Le circuit en dérivation.

Légende le circuit ci-contre avec les mots suivants :
ampèremètre - nœud - voltmètre - branche principale - branche dérivée.

Placeholder pour <stamp theme='pc-green1'>Doc. 1</stamp> Circuit en dérivation.<stamp theme='pc-green1'>Doc. 1</stamp> Circuit en dérivation.
Le zoom est accessible dans la version Premium.
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

5
Pour chaque loi, trouve le circuit asssocié.

1. Loi d'additivité des intensités.



2. Loi d'unicité des tensions.



3. Loi d'unicité de l'intensité.



4. Loi d'additivité des tensions.

Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

6
Dans un circuit en série fermé, l'intensité est :


Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

Je sais faire

Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

7
Pour mesurer une intensité, on utilise :




Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

8
Pour mesurer une tension, on utilise :




Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

9
Dans un circuit en série, brancher un seul voltmètre suffit.


Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

10
Dans un circuit en série, brancher un seul ampèremètre suffit.


Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

11
Dans un circuit en dérivation, brancher un seul voltmètre suffit.


Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

12
Dans un circuit en dérivation, brancher un seul ampèremètre suffit.


Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

Exercice corrigé

Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Compétence : Pratiquer le calcul numérique et le calcul littéral
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

13
Romain et le sapin de Noël.

Romain a un mini sapin de Noël décoré de trois guirlandes lumineuses alimentées par une pile de 4,5 V. Il mesure les intensités dans le circuit mais son ampèremètre tombe en panne avant qu'il ait pu mesurer l'intensité I3 qui traverse la guirlande bleue.

Données : I 1 = 450 mA, I 2 = 150 mA, I 4 = 125 mA.

Comment peut-il s'y prendre pour déterminer I sans la mesurer ? Quelle valeur trouvera-t-il ?
Placeholder pour <stamp theme='pc-green1'>Doc. 1</stamp> Sapin de Noël.<stamp theme='pc-green1'>Doc. 1</stamp> Sapin de Noël.
Le zoom est accessible dans la version Premium.
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Étapes de la méthode
  • Repérer le type de circuit (série ou dérivation), et le type de grandeur recherchée (intensité ou tension).
  • Citer la loi correspondante.
  • Appliquer la loi à l'exercice (écrire les bons symboles avec les bons indices).
  • Résoudre l'équation mathématique de façon littérale.
  • Faire l'application numérique (AN).
  • Souligner le résultat avec la bonne unité.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Corrigé
  • On a un circuit en dérivation et on mesure des intensités.
    Ainsi, d'après la loi d'additivité des intensités, on a :
    I1 = I2 + I3 + I4
    Soit I3 = I1 − I2 − I4
    AN : I3 = 450 − 150 − 125 = 175 mA.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

Exercice similaire

Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

14
Amandine et la salle des fêtes.

Amandine a branché trois guirlandes colorées (jaune, bleue et rouge) pour décorer la salle des fêtes. Elle mesure avec un ampèremètre les intensités I1, I2, I3 mais celui-ci n'a plus de batterie. Amandine veut connaitre, sans la mesurer, l'intensité I4 qui traverse la guirlande bleue.

Données : intensité dans la branche principale : I1 = 250 mA ; intensité dans la guirlande rouge : I2 = 50 mA ; intensité dans la branche des lampes jaunes : I3 = 125 mA.

1. Comment doit-elle s'y prendre ?

2. Quelle valeur trouvera-t-elle ?
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

Je m'entraine

Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

15
Circuit série et intensité.

✔︎ Compétence : Produire et transformer des tableaux ou des documents graphiques

1. Trace le schéma normalisé du circuit ci-dessous. Repère dessus les intensités I1 à I4 qui sont mesurées par les ampèremètres A1 à A4.

Placeholder pour Circuit série et intensité.Circuit série et intensité.
Le zoom est accessible dans la version Premium.

Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.

2. L'ampèremètre A3 mesure une intensité I3 de 0,250 A. Que valent I1, I2 et I4 ?
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

16

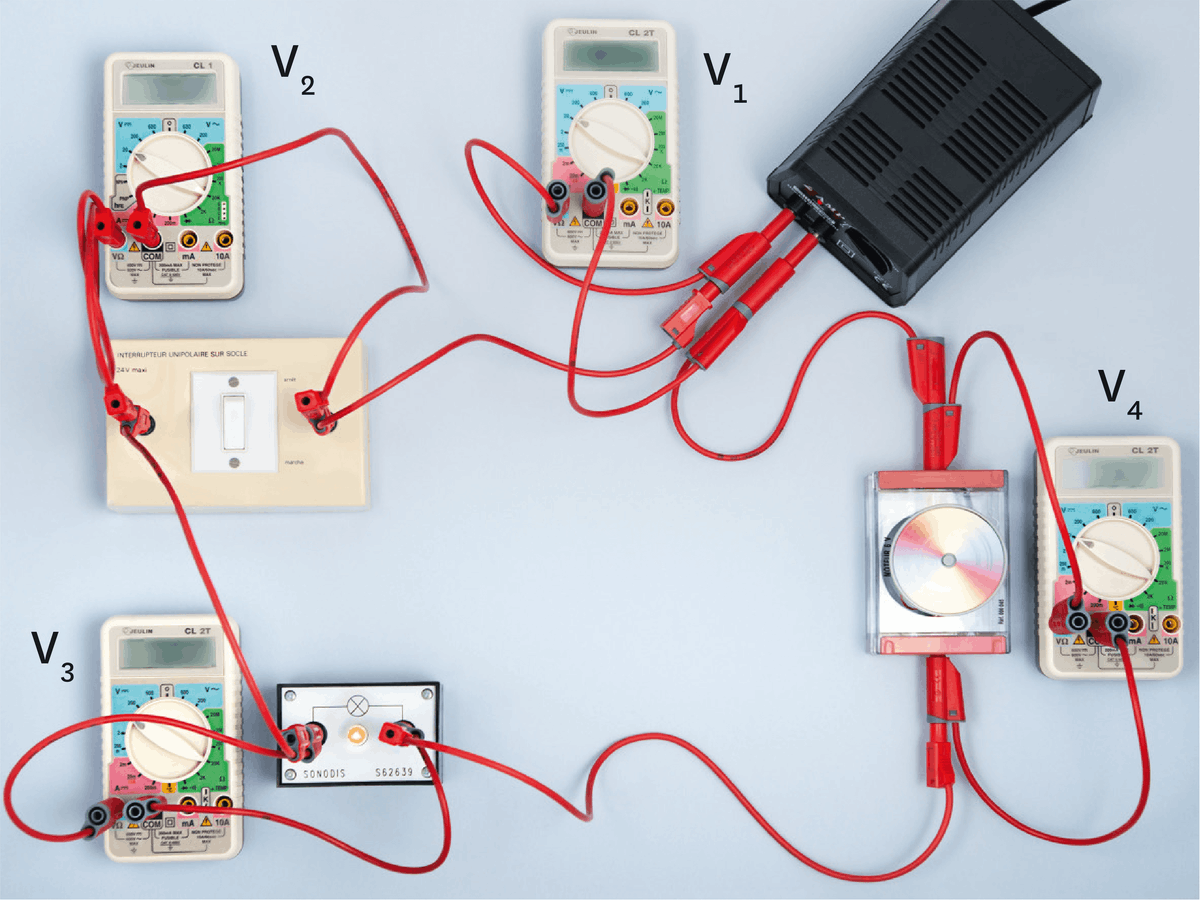

Circuit série et intensité.

1. Trace le schéma normalisé de ce circuit.

Placeholder pour Circuit série et tension.Circuit série et tension.
Le zoom est accessible dans la version Premium.

Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.

2. Que vaut la tension U2 mesurée aux bornes de l'interrupteur ?
3. Le voltmètre V3 mesure une tension U3 de 2,5 V, le voltmètre V4 mesure une tension U4 de 3 500 mV. Que vaut la tension U1 mesurée aux bornes du générateur ?
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

17
Circuit dérivation et tension.

✔︎ Compétence : Comprendre et interpréter des tableaux ou des documents graphiques

1. Trace le schéma normalisé de ce circuit.

Placeholder pour Circuit dérivation et tension.Circuit dérivation et tension.
Le zoom est accessible dans la version Premium.

Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.

2. Le voltmètre V3 mesure une tension U3 de 6,05 V, le voltmètre V1 mesure une tension U1 de 6,07 V. Que vaut la tension U2 mesurée aux bornes de la lampe ?
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

18
Branches et noeuds.

✔︎ Compétence : Produire et transformer des tableaux ou des documents graphiques

Placeholder pour <stamp theme='pc-green1'>Doc. 4</stamp> Branches et nœuds.<stamp theme='pc-green1'>Doc. 4</stamp> Branches et nœuds.
Le zoom est accessible dans la version Premium.

1. Trace le schéma normalisé du circuit ci-dessus.
Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.

2. Indique avec des couleurs différentes les branches qui le composent.
Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.

3. Indique les noeuds.
Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.

Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

19
Lois d'additivité de l'électricité.

1. Énonce la loi d'additivité des intensités.

2. Énonce la loi d'additivité des tensions.

Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

20
Intensités différentes ?

Maud vient de réaliser le circuit électrique ci-contre. Elle ferme l'interrupteur et observe que la lampe L1 brille plus que la lampe L2. Elle se dit que l'intensité dans la lampe L2 doit être moins grande que celle dans L1.

1. En utilisant la bonne loi électrique, explique à Maud pourquoi elle se trompe.
Placeholder pour Intensités différentes ?Intensités différentes ?
Le zoom est accessible dans la version Premium.
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

21
Des mots pour une phrase.

Utilise les mots suivants pour retrouver les lois des intensités et des tensions.

1. circuit série - intensité - identique.

2. circuit dérivation - tension - branches dérivées - branche principale.

Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

Une notion, trois exercices
Différenciation

Compétence : Pratiquer le calcul numérique et le calcul littéral
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

22-A
Une voiture électrique

Le père de Léana vient de lui offrir, pour son anniversaire, une petite voiture électrique. Mais Léana est très curieuse. Elle se demande quel est le circuit électrique utilisé dans sa nouvelle voiture. Elle démonte alors la voiture et trouve un circuit en série composé d'une batterie, d'un moteur, de deux DEL et d'un interrupteur. Elle fait fonctionner sa voiture et mesure la tension aux bornes du moteur (8 V) et des deux DEL (1 V pour chaque DEL). Elle remonte sa voiture et se rend compte qu'elle n'a pas mesuré la tension aux bornes de la batterie. Léana se dit qu'elle vaut environ 5 V (valeur intermédiaire entre 8 V et 1 V).

1. Dessine le schéma normalisé du circuit.
Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.

2. Rajoute sur le schéma, en les nommant, les trois voltmètres et les trois tensions mesurées.
Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.

3. Applique la loi d'additivité des tensions.

4. Calcule la tension aux bornes de la batterie.
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

22-B
Un pistolet à bulles

Le père de Léo vient de lui offrir, pour son anniversaire, un pistolet à bulles. Mais Léo est très curieux. Il se demande quel est le circuit électrique utilisé dans son pistolet. Il démonte alors son pistolet et trouve un circuit en série composé d'une batterie, d'un moteur, d'une DEL et d'un interrupteur. Il fait fonctionner son pistolet et mesure la tension aux bornes du moteur (3 V) et de la DEL (1,5 V). Il remonte son pistolet et se rend compte qu'il n'a pas mesuré la tension aux bornes de la batterie et de l'interrupteur. Léo se dit qu'elle vaut environ 4,5 V.

1. Schématise le circuit.
Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.

2. Explique pourquoi Léo n'avait pas besoin de mesurer la tension aux bornes de l'interrupteur.

3. Calcule la tension de la batterie en utilisant la bonne loi.

Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

22-C
La lampe frontale

Le père de Karim vient de lui offrir, pour son anniversaire, une lampe frontale. Mais Karim est très curieux. Il se demande quel est le circuit électrique de sa nouvelle lampe. Il démonte alors sa lampe et trouve un circuit en série composé d'une batterie, d'une DEL, d'une résistance et d'un interrupteur. Il fait fonctionner sa lampe et mesure la tension aux bornes de la résistance (2,25 V) et de la DEL (2,25 V). Il remonte sa lampe et se rend compte qu'il n'a pas mesuré la tension aux bornes de la batterie. Karim se dit qu'elle vaut 2,25 V.

1. Calcule la tension de la batterie et indique si Karim s'est trompé ou non.

Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

J'approfondis

Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

23
Circuit en dérivation et intensité.

1. Trace le schéma normalisé de ce circuit et précise en quelles branches du circuit circulent les intensités I1 et I3 mesurées par les ampèremètres A1 et A3.

Placeholder pour Circuit en dérivation et intensité.Circuit en dérivation et intensité.
Le zoom est accessible dans la version Premium.

Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.

2. L'ampèremètre A1 mesure une intensité I1 de 0,325 A. L'ampèremètre A2 mesure une intensité I2 de 45 mA. Que vaut I3 ?
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

24
Grillée ou pas ?

Léonie réalise le montage du schéma ci-après. Cependant la lampe L2 ne brille pas.

Placeholder pour Grillée ou pas ?Grillée ou pas ?
Le zoom est accessible dans la version Premium.

1. Propose une explication au fait que L2 ne brille pas.

2. On remplace la lampe L2 par une autre lampe L3. Quelle sera la tension aux bornes de la lampe L3 ?
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

25
Le sapin de Noël de Valentin.

Valentin veut illuminer son sapin avec plusieurs guirlandes électriques identiques. Par ailleurs, il a lu qu'une surintensité pouvait entrainer un incendie. Il branche alors ses guirlandes sur une multiprise. En bon scientifique, il va mesurer dans la branche principale l'intensité qui traverse la multiprise, pour voir s'il y a ou non des risques. Il récapitule ses mesures dans le tableau ci-dessous.
I (mA)N (nombre de guirlandes)
00
5501
1 1002
1 6503
2 2004
2 7505
3 3006

1. Trace le graphique représentant le nombre de guirlandes en fonction de l'intensité I.
Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.

2. Quelle courbe obtiens-tu ?

3. Donne la relation mathématique qui lie I et N.

4. Le fusible qui protège la multiprise a une valeur de 16 A. Combien de guirlandes peut-il brancher ?
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

26
Intensité et tension dans un circuit en série.

Placeholder pour Intensité et tension dans un circuit en série.Intensité et tension dans un circuit en série.
Le zoom est accessible dans la version Premium.
1. Recopie et complète le schéma.
Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.

2. Que valent les intensités qui traversent la DEL et le moteur ?

3. Que vaut la tension aux bornes du moteur ?

Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

27
Plus ou moins de boucles.

Voici le schéma d'un circuit qui comporte plusieurs branches dérivées. Toutes les DEL et les résistances sont identiques. On ferme K1, K2, K3 étant ouverts, I2 vaut alors 100 mA.

Placeholder pour Plus ou moins de boucles.Plus ou moins de boucles.
Le zoom est accessible dans la version Premium.

1. Recopie le schéma et surligne la branche principale et les branches dérivées avec des couleurs différentes.
Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.

2. Place et nomme les intensités dans chaque branche.
Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.

3. K1 et K3 étant fermés et K2 ouvert, que vaut I1 ? Justifie ta réponse.

4. K1, K2, K3 étant fermés, que vaut I1 ?
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

28
Drone en panne.

Le drone de Guillaume est en panne : l'un des deux moteurs ne fonctionne plus. Guillaume veut le remplacer par celui de sa vieille voiture télécommandée qui fonctionne bien et dont les valeurs nominales sont 6 V et 300 mA. Le générateur ne pouvant fournir que 800 mA, Guillaume veut s'assurer que le drone pourra vraiment refonctionner : il mesure les intensités dans les autres branches du circuit du drone où figurent également deux lampes. Schéma normalisé du circuit du drone :

Placeholder pour Drone en panneDrone en panne
Le zoom est accessible dans la version Premium.

1. Le générateur pourrait-il faire fonctionner le drone ainsi réparé ?

Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

29
Les autos-tamponneuses.

Inès et Antoine sont à la fête foraine. Ils se demandent comment fonctionnent les auto-tamponneuses. Inès dit que c'est un circuit en série ; Antoine prétend que c'est un circuit en dérivation.

1. Qui a raison ? Justifie avec un schéma normalisé.
Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

30
Quel schéma ?

Nathan doit réaliser le compte rendu de l'expérience de la semaine dernière. En ouvrant son cahier de brouillon, il ne trouve que le tableau de valeurs.
Dipôles Générateur L1 L2 L3 L4
U (V) 6,0 2,5 1,5 2,0 3,5

1. Propose un schéma normalisé qui pourrait correspondre à ces données et rédige le protocole pour obtenir ces mesures.
Cliquez pour accéder à une zone de dessin
Cette fonctionnalité est accessible dans la version Premium.
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

31
Phares de voiture.

Tom remarque en prenant sa voiture qu'un phare à DEL ne fonctionne plus. Très bricoleur, il décide d'en fabriquer un en associant des DEL de tension nominale 2 V en série.

1. Sachant que sa voiture a une batterie de 12 V, de combien de DEL pourra-t-il faire fonctionner ?

2. Quel est l'inconvénient de son montage ?

3. Quelle amélioration peut-il apporter ?

Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

32
Environnement et citoyenneté.

À l'été 2003, la France a subi une canicule qui entraina le décès d'environ 15 000 personnes. Suite à cette tragédie, l'État français décida de lancer une vaste campagne de sensibilisation de la population à ces épisodes météorologiques. L'une des conséquences est que les Français s'équipent de plus en plus de climatiseurs, ce qui pose à EDF un gros problème de production électrique.

1. Fais une recherche internet pour expliquer ce que nous risquons du point de vue de la production électrique, quand la France subit une succession de saisons sèches et chaudes.
Afficher la correction
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

Je résous un problème

Compétence : Lire et comprendre des documents scientifiques pour en extraire des informations
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.

Doc. 1

Placeholder pour Voiture électrique Tesla S®.Voiture électrique Tesla S®.
Le zoom est accessible dans la version Premium.
