Thème 2 : Grandeurs et mesures
Fiche 33
Utiliser un rapporteur pour mesurer un angle
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Je retiens l'essentiel
Définition
Le degré d'angle, noté « ° », est une des unités de mesure d'un angle. Il correspond au partage d'un angle plat en 180 angles égaux mesurant chacun 1°.
| Nature de l'angle |

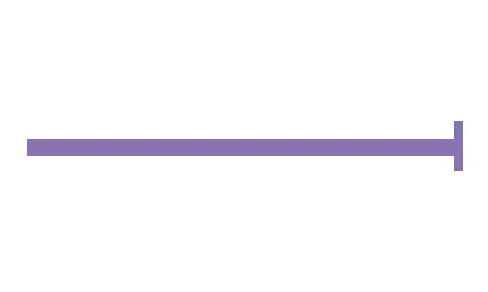

Nul
  |

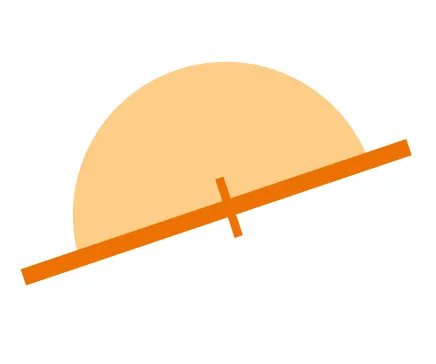

Plat
  |
Droit
  |

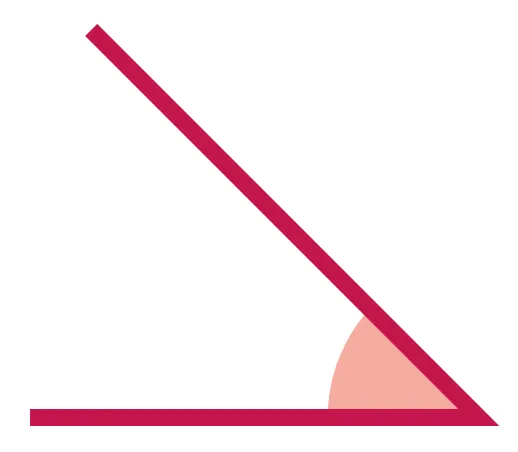

Aigu
  |

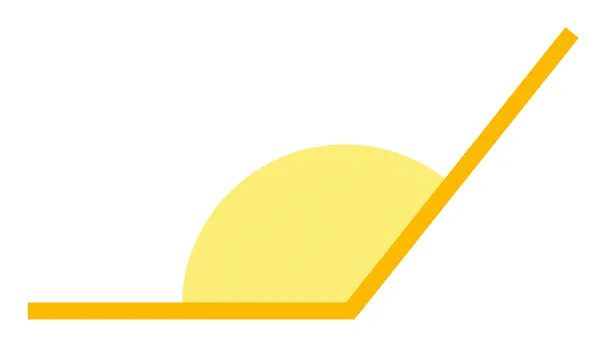

Obtus
  |

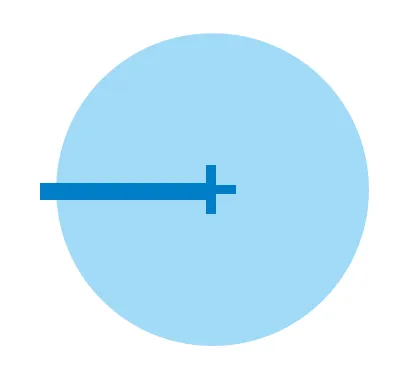

Plein
  |
|---|---|---|---|---|---|---|
| Mesure en degré (°) | 0° | 180° | 90° | Entre 0° et 90° | Entre 90° et 180° | 360° |
Méthode

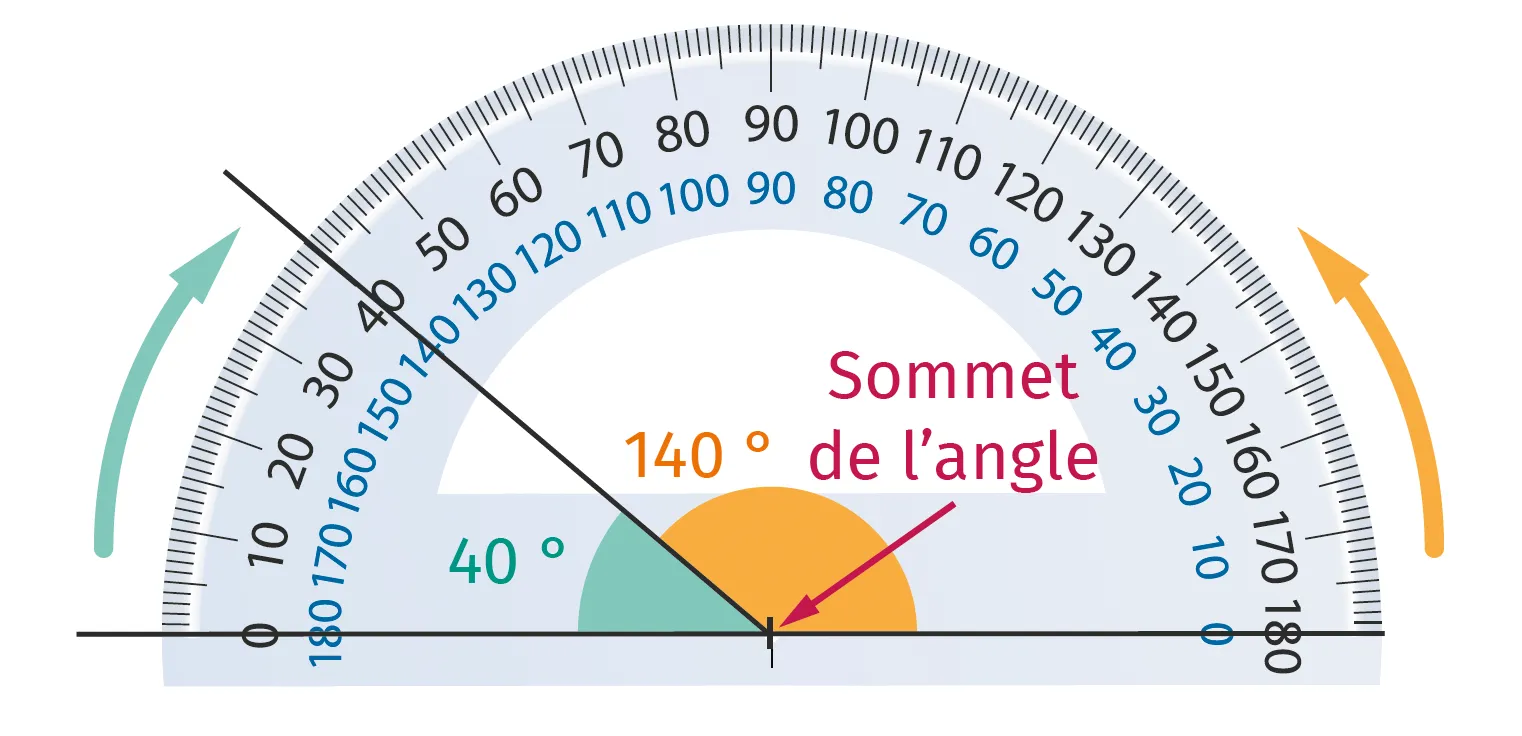

Pour mesurer un angle en degrés, on utilise un rapporteur.
1. On place l'origine du rapporteur sur le sommet de l'angle à mesurer.
2. On aligne l'un des côtés de l'angle avec la mesure 0°.
3. On lit la mesure sur l'autre côté de l'angle sur le rapporteur.
- Remarque : Si le rapporteur comporte deux lignes de graduations, il faut veiller à lire le 0° et la mesure de l'angle sur la même ligne.
Supplément num érique
Cette notion en .
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Toutes les équerres vendues dans le commerce
présentent un angle à 90°. Les deux autres
angles mesurent soit 45° chacun, soit l'un 30°
et l'autre 60°.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
1. \frac{10}{1\;000} = \frac{1}{\ldots}
2. 473,218 \times 10 =
3. Les diviseurs de 6 :
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
1
1. Entourer en bleu les cas où le rapporteur est bien positionné pour mesurer l'angle.
2. Quels angles ont une mesure comprise entre 0° et 90° ?
3. Quelle est la mesure de l'angle dans le cas d. ?
3. Quelle est la mesure de l'angle dans le cas d. ?
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
2
Trouver à l'œil nu les deux erreurs de mesure sur la constellation et les corriger.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
3
Mesurer l'angle \mathrm{BAC}.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
4
Sur chaque figure, mesurer les angles indiqués.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
5
Donner la mesure des angles suivants à l'aide du rapporteur et indiquer s'ils sont aigus ou obtus.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
6
1. Mesurer les angles et compléter le tableau.
| Nom | \widehat{\mathrm{BAD}} | \widehat{\mathrm{CAD}} | \widehat{\mathrm{EAC}} |
|---|---|---|---|
Nature
| |||
Mesure
|
2. En sommant ces mesures, retrouver la mesure de l'angle plat.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
7Énigme
Donner un chemin permettant de sortir de ce labyrinthe en indiquant s'il faut tourner à gauche ou à droite et de quelle mesure d'angle.
