Chapitre 10
Outils informatiques
Parallélogrammes
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
122
Scratch
Supplément numérique
Ouvrir le fichier avec .

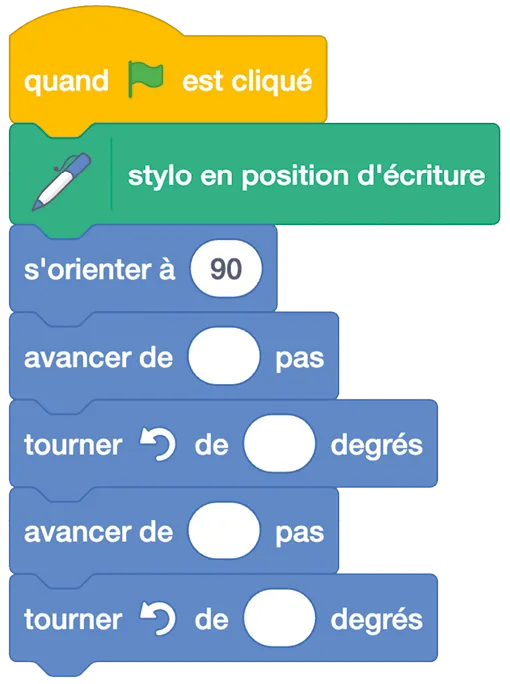

On souhaite réaliser le parallélogramme ci-contre. On a commencé à écrire le programme ci-dessous.
1. Compléter les premières lignes déjà écrites.
2. Terminer ce programme pour finir la construction du parallélogramme.
3. En utilisant le bloc « répéter », écrire le programme d'une autre façon.
4. Réaliser une ligne complète de parallélogrammes, comme ci-dessous.
5. Réaliser un programme pour construire un losange, puis une ligne de huit losanges.
Pour aller plus loin
4. Réaliser une ligne complète de parallélogrammes, comme ci-dessous.
5. Réaliser un programme pour construire un losange, puis une ligne de huit losanges.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
123
GeoGebra

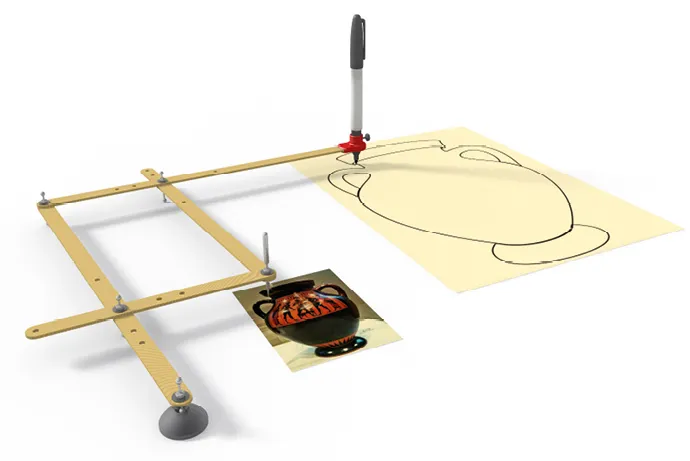

Un pantographe est un instrument de dessin qui permet de reproduire un motif en l'agrandissant ou en le réduisant.
1. Sur , placer deux points \mathrm{O} et \mathrm{A}.
2. a. Créer un curseur a sur un intervalle de 4 à 10 avec un incrément de 0,1. Choisir a = 4 pour débuter.
b. Créer un curseur b sur un intervalle de 0 à a avec un incrément de 0,1. Choisir b = 1 pour débuter.
3. a. Tracer les cercles de centres \mathrm{O} et \mathrm{A} et de rayon a.
b. Nommer \mathrm{S} l'un des points d'intersection des deux cercles. Si les cercles ne sont pas sécants, déplacer le point \mathrm{O}.
c. Masquer les deux cercles et tracer les segments \mathrm{[OS]} et \mathrm{[AS]}.
4. Placer un point \mathrm{M} sur le segment \mathrm{[OS]} tel que \mathrm{OM = b} et un point \mathrm{N} sur le segment \mathrm{[AS]} et tel que \mathrm{SN = b}.
5. Construire le point \mathrm{B} tel que \mathrm{SNBM} soit un parallélogramme.
6. À l'aide du clic droit, activer la trace des points \mathrm{A} et \mathrm{B}.
7. Faites bouger le point \mathrm{A} et observer le résultat. 8. À quoi servent les curseurs a et b de l'exercice ?
9. Construire, sur GeoGebra, un pantographe qui agrandit les dessins tracés à partir du point \mathrm{A}.
1. Sur , placer deux points \mathrm{O} et \mathrm{A}.
2. a. Créer un curseur a sur un intervalle de 4 à 10 avec un incrément de 0,1. Choisir a = 4 pour débuter.
b. Créer un curseur b sur un intervalle de 0 à a avec un incrément de 0,1. Choisir b = 1 pour débuter.
3. a. Tracer les cercles de centres \mathrm{O} et \mathrm{A} et de rayon a.
b. Nommer \mathrm{S} l'un des points d'intersection des deux cercles. Si les cercles ne sont pas sécants, déplacer le point \mathrm{O}.
c. Masquer les deux cercles et tracer les segments \mathrm{[OS]} et \mathrm{[AS]}.
4. Placer un point \mathrm{M} sur le segment \mathrm{[OS]} tel que \mathrm{OM = b} et un point \mathrm{N} sur le segment \mathrm{[AS]} et tel que \mathrm{SN = b}.
5. Construire le point \mathrm{B} tel que \mathrm{SNBM} soit un parallélogramme.
6. À l'aide du clic droit, activer la trace des points \mathrm{A} et \mathrm{B}.
7. Faites bouger le point \mathrm{A} et observer le résultat. 8. À quoi servent les curseurs a et b de l'exercice ?
