Chapitre 11
Outils informatiques
Représentation de l'espace
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
102

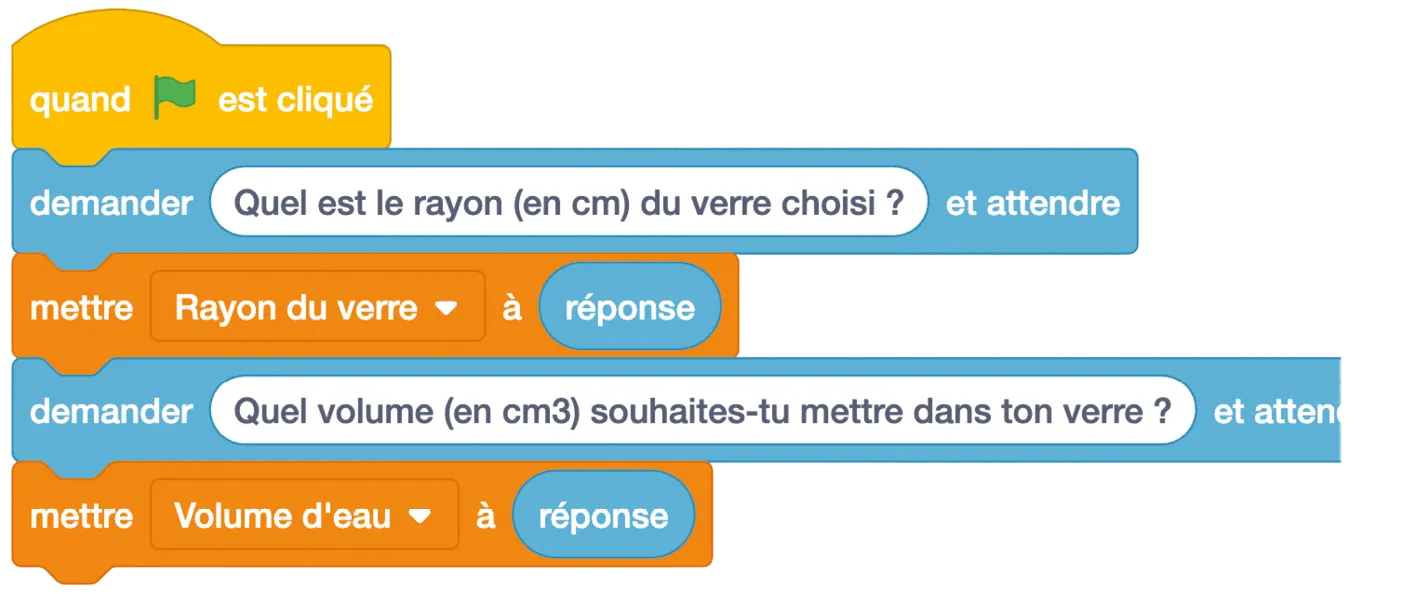

Scratch
Supplément numérique
Ouvrir le fichier avec .

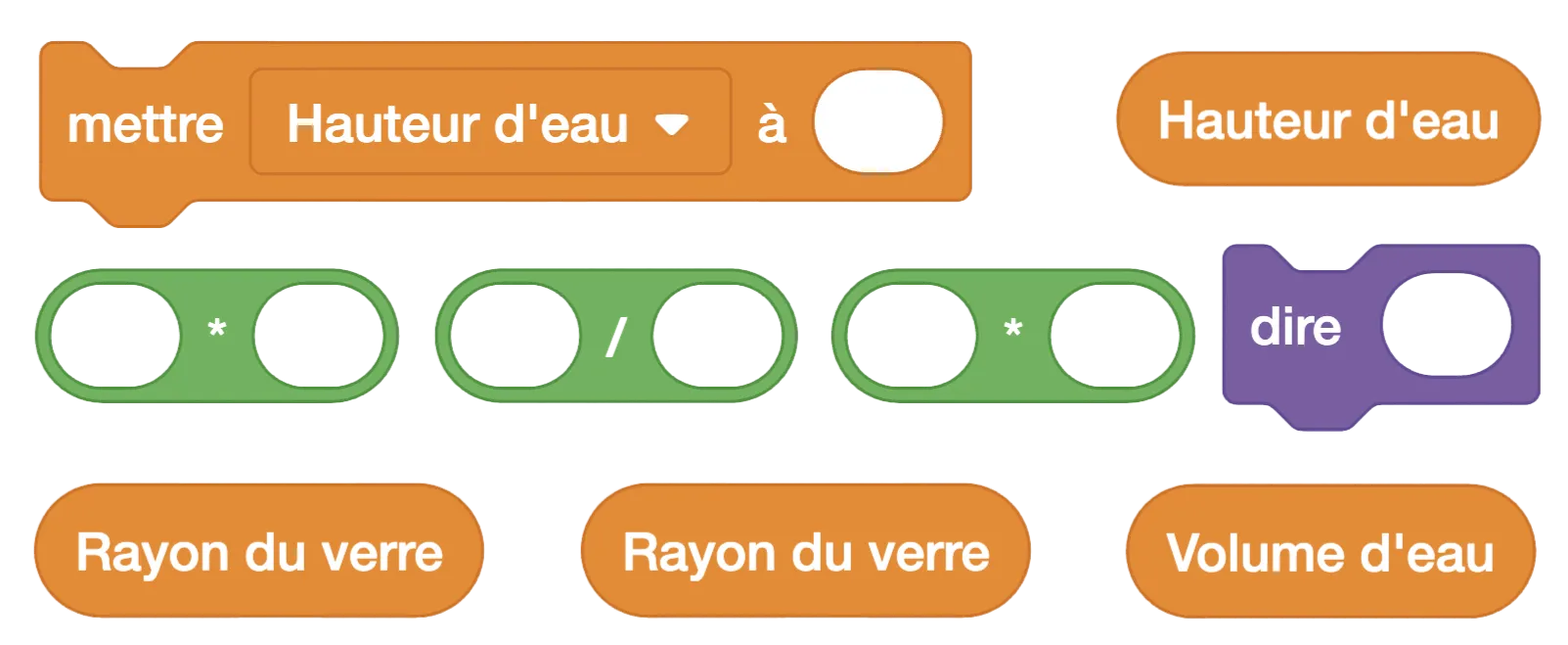

1. Quel calcul doit-on faire pour trouver la hauteur de l'eau dans le verre ?
3. Si je verse \mathrm{0,6\ L} d'eau dans un verre cylindrique de rayon \mathrm{4\ cm}, quelle sera la hauteur d'eau dans le verre ?
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
103
GeoGebra

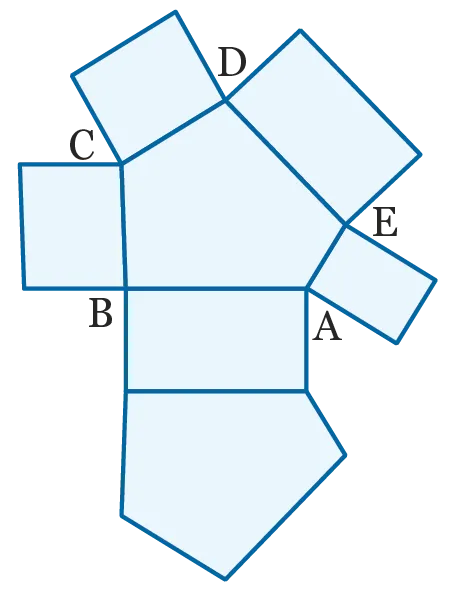

On souhaite construire le patron d'un prisme droit à l'aide de l'option \mathrm{3D} de .
Construire un patron de cylindre de la même façon en commençant par tracer un cercle.
1. Créer un polygone \mathrm{ABCDE}.
2. À l'aide de l'outil
, extruder le prisme droit en cliquant sur le polygone \mathrm{ABCDE} et en choisissant par exemple \mathrm{3} comme hauteur.
3. Cliquer maintenant sur l'outil
, puis sur le prisme. Le patron apparaît et il faut maintenant l'isoler du prisme droit.
4. Utiliser les outils
et
pour se placer au-dessus du patron.
5. À l'aide d'un clic droit sur le patron, choisir l'outil « Créer une vue \mathrm{2D} ».
6. Reprendre un cylindre et un prisme droit rencontrés dans le chapitre et construire leur patron.
2. À l'aide de l'outil
3. Cliquer maintenant sur l'outil
4. Utiliser les outils
5. À l'aide d'un clic droit sur le patron, choisir l'outil « Créer une vue \mathrm{2D} ».
6. Reprendre un cylindre et un prisme droit rencontrés dans le chapitre et construire leur patron.
Cliquez pour accéder à GeoGebra
GeoGebra
Pour aller plus loin
Construire un patron de cylindre de la même façon en commençant par tracer un cercle.
