La représentation des circuits électriques

Produire et transformer des tableaux ou des documents graphiques.

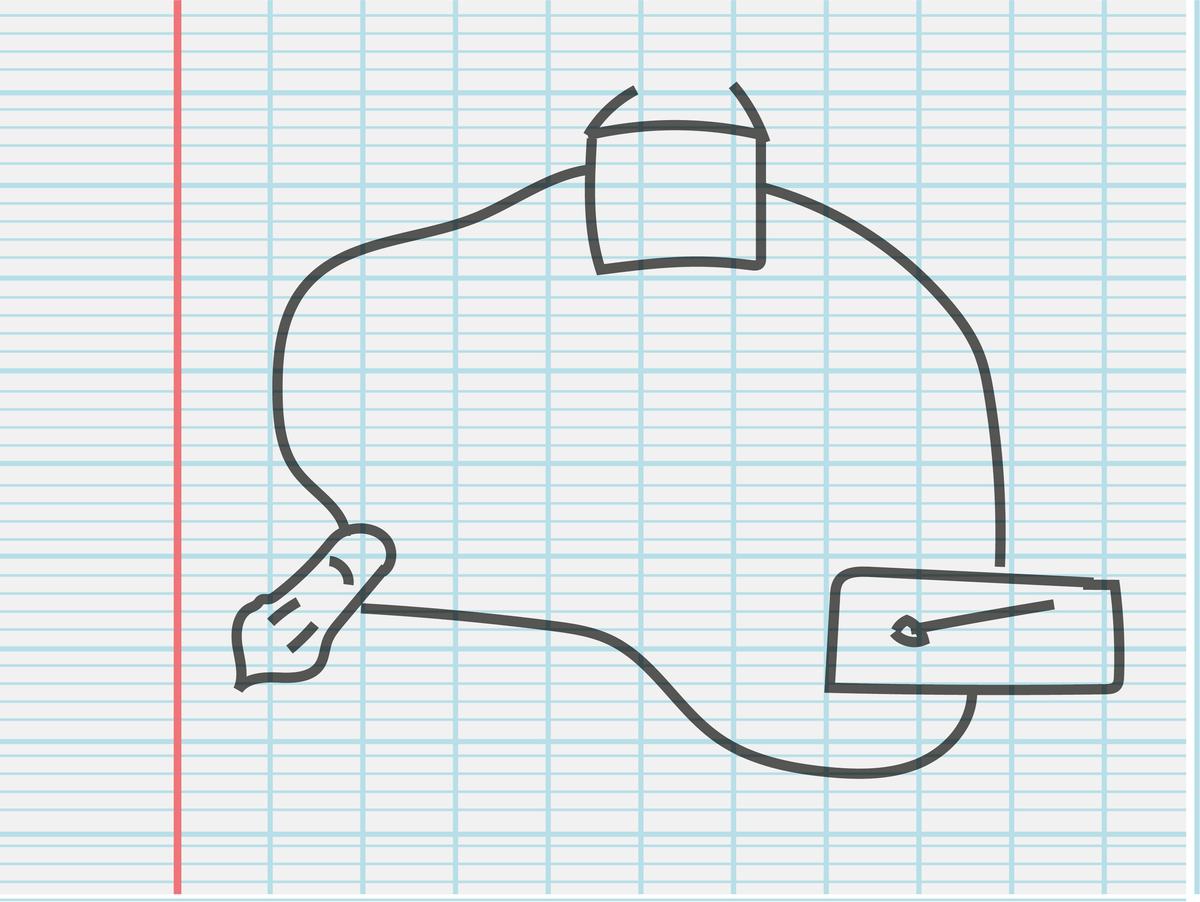

Anita montre à Eva le circuit électrique qu’elle a dessiné pour éclairer son placard le matin. Eva ne reconnait que la pile dans son dessin.

Pour quelles raisons utilise-t-on des symboles normalisés ?

Doc. 1

Les symboles normalisés des dipôles sont les mêmes dans tous les pays.

Les symboles normalisés des dipôles sont les mêmes dans tous les pays.

Une borne : point de mise en contact d’un composant électrique avec le reste du circuit.
Un dipôle : composant électrique muni de deux bornes lui servant à se connecter au reste du circuit.
Un schéma de circuit : représentation d’un circuit électrique réalisée à l’aide des symboles normalisés.

• J’ai tracé le schéma d’un circuit électrique.
• J’ai respecté des conventions de schématisation.

Exercice 1

Exploration et analyse des documents

1

Quel est l’intérêt d’utiliser un seul symbole normalisé pour la pile alors qu’il existe de nombreuses piles différentes ?

2

D’après les symboles normalisés ci-dessus, dans quelle position (ouverte ou fermée) l’interrupteur laisse-t-il passer le courant d’une borne à l’autre ?

3

D’après la fiche méthode « schématiser un circuit électrique » p. 216, que représente le rectangle que l’on trace en premier ? Quel est le sens conventionnel de circulation du courant ?



Synthèse

4

Réalise le schéma du circuit prévu par Anita.
