Énoncé
Si l'on souhaite protéger son habitation, investir dans des barrières infrarouges est une solution pertinente. En effet, ces dernières se placent à l'extérieur du domicile. La détection entraîne le déclenchement des sirènes d'alarme. Les intrus quittent les lieux avant même d'avoir posé le pied à l'intérieur du domicile.
Extrait adapté d'un texte de promotion des systèmes d'alarme, anti-cambriolage.fr.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Doc. 1 Caractéristiques d'une cellule
| Photodiode BPW34 | |
|---|---|
| Dimensions (mm) | 5{,}4 \times 4{,}3 \times 3{,}2 |
| Surface photosensible (mm2) | 7{,}5 |
| Température de fonctionnement (°C) | -40 à 100 |
| Capacité (nF) | 30 \pm 5 % |
| Longueur d'onde de sensibilité maximale (nm) | 900 |
| Domaine spectral (nm) | [430 \: ; 1 \: 100] |
| Écart énergétique (band gap) (eV) | 1{,}12 |
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Doc. 2 Caractéristiques d'une diode
| LED TSHF5210 | |
|---|---|
| Diamètre (mm) | 5 |
| Température de fonctionnement (°C) | -40 à 85 |
| Courant de fonctionnement (mA) | 100 |
| Longueur d'onde d'émission (nm) | 890 |
| Largeur spectrale (nm) | 40 |
| Puissance radiante (mW) | 50 |
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Doc. 3 Écart énergétique dans un photorécepteur
Dans un solide, les énergies possibles pour les électrons se répartissent en bandes, séparées par des « bandes interdites ». Dans un photorécepteur, l'écart énergétique (band gap en anglais) entre la dernière bande contenant des électrons (bande de valence) et la première bande n'en contenant pas (bande de conduction) est suffisamment faible pour que les électrons de la bande de valence puissent passer grâce à l'absorption d'un photon. Ils deviennent alors des électrons dits « libres » qui peuvent participer à la conduction du courant électrique.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.

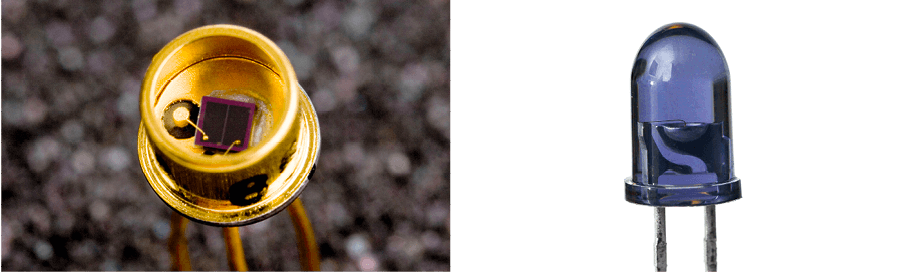

Doc. 4 Dipôles utilisés
À gauche : Photodiode BPW34.
À droite : LED TSHF5210.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
- Conversion d'unités : 1 eV = 1{,}60 \times 10^{-19} J
- Constante de Planck : h = 6{,}63 \times 10^{-34} J⋅s
- Célérité de la lumière dans le vide : c = 3{,}00 \times 10^8 m⋅s-1
- Expression de l'énergie d'un photon de fréquence \bm \nu : E = h \cdot \nu
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Questions
1
Effet photoélectrique
Le capteur de proximité se compose d'un émetteur de lumière infrarouge (une LED) associé à un récepteur (une photodiode). La détection d'un intrus se fait par coupure ou variation du faisceau lumineux capté par le récepteur.
1.1 Le fonctionnement de la cellule photoréceptrice repose sur l'effet photoélectrique. Décrire cet effet et expliquer son importance historique.
1.2 Justifier que la LED émet un rayonnement infrarouge.
1.3 Calculer l'énergie des photons émis par la LED.
1.2 Justifier que la LED émet un rayonnement infrarouge.
1.3 Calculer l'énergie des photons émis par la LED.
1.4 La photodiode ne peut pas détecter des photons de longueur d'onde supérieure à 1 \: 100 nm. Vérifier la validité de cette affirmation avec les données du doc. 1 et le doc. 3 .
1.5 En déduire l'énergie cinétique des électrons de la surface photosensible de la photodiode après qu'ils ont absorbé un photon émis par la LED.
1.5 En déduire l'énergie cinétique des électrons de la surface photosensible de la photodiode après qu'ils ont absorbé un photon émis par la LED.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Doc. 5 Schéma électrique d'un circuit RC série
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Doc. 6 Résultats expérimentaux
Temps de réponse de la photodiode pour différentes valeurs de la résistance R.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Questions
2
Modèle du circuit RC
Soit un circuit électrique composé d'un générateur de tension continue E ainsi que d'un condensateur de capacité C en série avec une résistance R. On étudie la charge du condensateur, initialement déchargé.
2.1 Exprimer u_\text{R} en fonction de R et i.
2.2 Exprimer i en fonction de C et de \dfrac{\mathrm{d} u_{\mathrm{C}}}{\mathrm{d}t}.
2.3 Montrer que u_\text{C} vérifie : R \cdot C \cdot \dfrac{\text{d} u_\text{C}}{\text{d} t}+u_\text{C}=E.
2.4 La solution de l'équation différentielle est de la forme u_\text{C}(t)=E \cdot\left(1-\exp \left(-\frac{t}{\tau}\right)\right). Exprimer \tau.
2.1 Exprimer u_\text{R} en fonction de R et i.
2.2 Exprimer i en fonction de C et de \dfrac{\mathrm{d} u_{\mathrm{C}}}{\mathrm{d}t}.
2.3 Montrer que u_\text{C} vérifie : R \cdot C \cdot \dfrac{\text{d} u_\text{C}}{\text{d} t}+u_\text{C}=E.
2.4 La solution de l'équation différentielle est de la forme u_\text{C}(t)=E \cdot\left(1-\exp \left(-\frac{t}{\tau}\right)\right). Exprimer \tau.
3
Capacité de la photodiode
Une photodiode est placée en série avec une résistance R, puis est éclairée brusquement. Le temps caractéristique de charge \tau est mesuré pour différentes valeurs de R. Les résultats sont montrés sur le doc. 6 .
3.1 Déterminer la capacité C_\text{ph} de la photodiode.
3.2 Vérifier la cohérence avec le doc. 1 .
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Doc. 7 Relations utiles
Sans contrainte, le son produit par l'alarme se propage dans une demi-sphère.
L'intensité sonore s'exprime :
I=\dfrac{P}{2 \pi \cdot d^{2}}
I : intensité sonore (W·m-2)
P : puissance sonore (W)
d : distance à la source (m)
P : puissance sonore (W)
d : distance à la source (m)
Cette intensité est liée au niveau d'intensité sonore, plus couramment employé :
L=10 \log \left(\frac{I}{I_{0}}\right)
L : niveau d'intensité sonore (dB)
I_0 : intensité sonore de référence égale à I_0 = 10^{-12} W·m-2
L=10 \log \left(\frac{I}{I_{0}}\right)
L : niveau d'intensité sonore (dB)
I_0 : intensité sonore de référence égale à I_0 = 10^{-12} W·m-2
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
- Niveau d'intensité sonore dû au bruit ambiant dans une rue calme : L_\text{ambiant} = 30 dB
- Vitesse du son dans l'air : v_\text{son} = 340 m⋅s-1
- Fréquence de l'alarme : f = 1{,}7 kHz
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Questions
4
Alarme et propagation sonore
Suite à la détection d'une personne entrant dans le bâtiment, l'alarme sonore se déclenche. Le niveau sonore à 1{,}0 m est égal à L_1 = 105 dB. On suppose que le son se propage dans une demi-sphère.
4.1 Exprimer, puis calculer l'intensité sonore I_1 à une distance d = 1{,}0 m de l'alarme.
4.2 Exprimer, puis calculer l'atténuation A_3 = L_3 - L_1 entre les niveaux d'intensité sonore à 3{,}0 m et à 1{,}0 m de distance.
4.3 Déterminer la distance minimale d_\text{min} pour laquelle le bruit de l'alarme se confond avec le bruit ambiant. Commenter.
4.2 Exprimer, puis calculer l'atténuation A_3 = L_3 - L_1 entre les niveaux d'intensité sonore à 3{,}0 m et à 1{,}0 m de distance.
4.3 Déterminer la distance minimale d_\text{min} pour laquelle le bruit de l'alarme se confond avec le bruit ambiant. Commenter.
4.4 Calculer la longueur d'onde du son émis.
4.5 Préciser si cette onde peut être diffractée à travers une porte ouverte.
4.5 Préciser si cette onde peut être diffractée à travers une porte ouverte.
